[AWS] Block Device Mappings란? 쉽게 정리 (EBS와 인스턴스 스토어)

◇  공부 기록용으로 작성하였으니 틀린점, 피드백 주시면 감사하겠습니다 ◇





Block Device Mapping

Block Device Mapping은 EC2 인스턴스에 연결된 스토리지 디바이스를 정의하는 방법이다.

이를 통해 인스턴스 시작 시 어떤 볼륨이 연결되고, 해당 볼륨이 어떤 역할을 하는지를 지정할 수 있다.



지정 가능한 스토리지 서비스: (2가지)

1. Amazon EBS
2. Instance Store Volume

(⨻ EFS나 S3 같은 스토리지 서비스등은 다 연결 하지 못한다.)

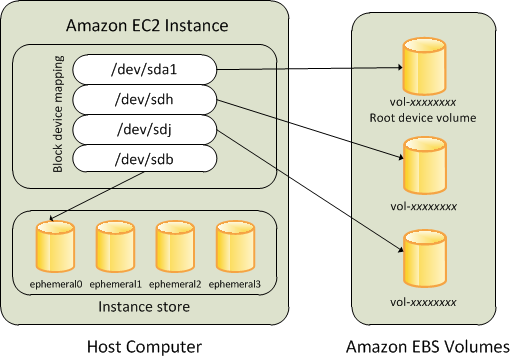

https://docs.aws.amazon.com/AWSEC2/latest/UserGuide/block-device-mapping-concepts.html

• Root Device Volume (루트 디바이스): EC2 인스턴스의 운영 체제를 포함하는 기본 볼륨.
• 데이터 디바이스: 애플리케이션 데이터, 로그 파일, 데이터베이스 등을 저장하는 추가 볼륨.
• Instance Store (인스턴스 스토어): 고속 임시 스토리지가 필요한 작업에 사용되며, 인스턴스 종료 시 데이터가 유지되지 않는다.

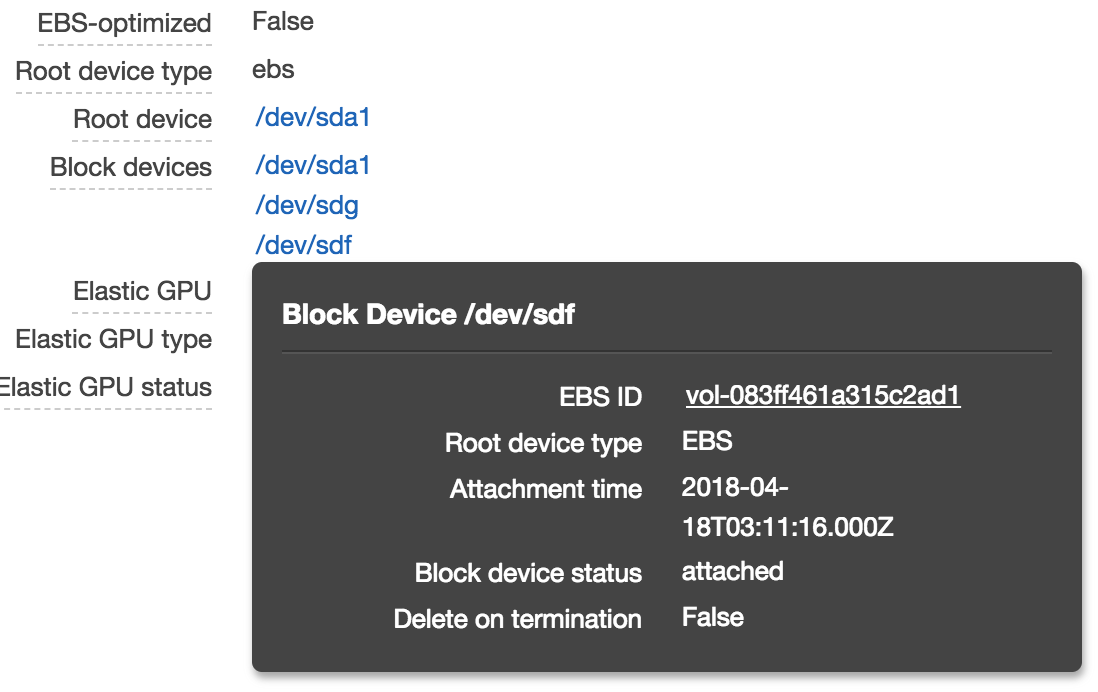

https://stackoverflow.com/questions/49891037/retrieve-correct-amazon-attached-ebs-device-from-instance-metadata-endpoint



Device Name:

EC2 인스턴스에서 볼륨이 연결될 디바이스 경로를 지정.

예: /dev/sda1, /dev/xvdf.



Virtual Name:

인스턴스 스토어 볼륨의 이름을 지정.
예: ephemeral0.



EBS Volume:

EBS(Elastic Block Store) 볼륨을 지정.
Snapshot ID, 볼륨 크기, 볼륨 유형, 삭제 정책 등의 속성을 포함된다.



Snapshot ID:

EBS 볼륨을 생성할 때 사용할 스냅샷의 ID이다.
이 스냅샷을 기반으로 볼륨이 초기화된다.



Volume Size:

EBS 볼륨의 크기를 지정. 단위는 GiB이다.
스냅샷으로부터 볼륨을 생성할 때 이 크기를 스냅샷 크기보다 크게 설정할 수 있다.



Volume Type:

EBS 볼륨의 유형을 지정.

예: gp2 (General Purpose SSD), io1 (Provisioned IOPS SSD), st1 (Throughput Optimized HDD), sc1 (Cold HDD)





사용 예시

예시 1: 기본 루트 디바이스 매핑

[
  {
    "DeviceName": "/dev/sda1",
    "Ebs": {
      "VolumeSize": 30,
      "VolumeType": "gp2",
      "DeleteOnTermination": true
    }
  }
]



예시 2: 추가 EBS 볼륨 및 인스턴스 스토어 매핑

[
  {
    "DeviceName": "/dev/sda1",
    "Ebs": {
      "VolumeSize": 30,
      "VolumeType": "gp2",
      "DeleteOnTermination": true
    }
  },
  {
    "DeviceName": "/dev/sdf",
    "Ebs": {
      "VolumeSize": 100,
      "VolumeType": "io1",
      "Iops": 1000,
      "DeleteOnTermination": false
    }
  },
  {
    "VirtualName": "ephemeral0",
    "DeviceName": "/dev/xvdb"
  }
]
